CD11H

Details Introduction

保证寿命：105℃ 5,000小时

耐高温，长寿命，高稳定，专为电子节能灯，电子整流器设计

符合ROHS



主要技术性能



项目Items

性能Characteristics

使用温度范围
Category
Temperature Range

-40 to +105℃（200—400vdc）-25 to +105℃(450vdc)，

额定工作电压
Rated Voltage Range

200 to 450Vdc

标称电容量范围
Nominal capacitance range

1-100ｕＦ

静电容量允许范围
Capacitance Tolerance

±20%(M)        (at 20℃, 120Hz)

漏电流
Leakage Current

200 to 400Vdc

450Vdc

I:漏电流（μA），C：静电容量（μF），V：额定电压（v）。20℃2分钟后测试
Where, I : Max. leakage current (μA), C : Nominal capacitance (μF), V : Rated voltage (V)
(at 20℃ after 2 minutes)

I≦0.02CV+10μA

I≦0.03CV+10μA

损耗角正切值
Dissipation Factor
(tanδ)

UR  (Vdc)

200V

250V

350V

400V

450V

(at 20℃, 120Hz)

tanδ (Max.)

0.08

0.08

0.10

温度特性
Temperature
Characteristics

UR  (Vdc)

200V

250V

350V

400V

450V

(at 120Hz)

Z(-25℃)/Z(+20℃)

3

3

5

5

6

Z(-40℃)/Z(+20℃)

6

6

6

6

--

耐久性
Endurance

在105℃环境中，连续加载直流电压也额定的纹波电流5,000小时后，待恢复24小时后，在20℃测量，因满足以下要求
At a temperature of 105 degrees in the environment, the continuous loading of DC voltage is the rated ripple current to be recoveredafter 5,000 hours, 24 hours later, at 20 C measurement, due to meet the following requirements.

静电容量
Capacitance change

≤初始规定值得±20%，
±20% of the initial value



损耗角正切值D.F. (tanδ)

≤初始规定值的200%
200% of the initial specified value

漏电流Leakage current

≤初始规定值The initial specified value

高温储存
Shelf Life

以下规格应满足无施加电压105℃ 1,000小时后 ，20℃恢复24小时The following specification shall be satisfied when the capacitors are restored to 20°C after exposing them for 1,000 hours at 105°C, without voltage applied.

静电容量变化Capacitance change

≤初始规定值的±20%
20%of the initial value





D.F. (tanδ)

≤初始规定值的200%
200%of the initial specified value

漏电流
Leakage current

≤初始规定值的200%
200%The initial specified value

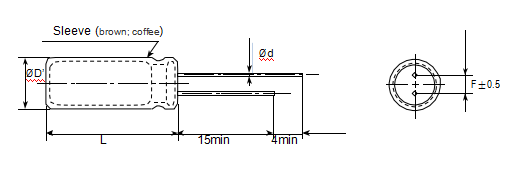

尺寸 [mm]



ØD

8

10

12.5

16

19

22

Ød

0.6

0.6

0.6

0.8

0.8

1.0

F

3.5

5.0

5.0

7.5

7.5

10

ØD'

ØD+0.5max.

L'

L+2max.

　

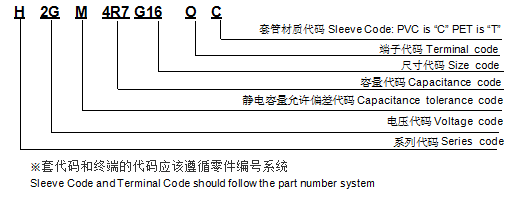

产品料号体系





纹波电流修正系数



Freq.(Hz)

120

1K

10K

100K

WV(Vdc)

200 to 450

0.50

0.80

0.90

1.00





电容器的寿命缩短内部加热产生的纹波电流减半的寿命每5℃上升率。当长寿命的性能是实际使用要求，均方根纹波电流也应减少。
